S13-M.RL系列立体三角形卷铁心变压器，是由武汉天仕达电气工程师与享受国家特殊津贴待遇专家合作成功研发的，比以往产品更节能、省材，变压器已通过CTQC（国家变压器质量检测中心）的全项试验。

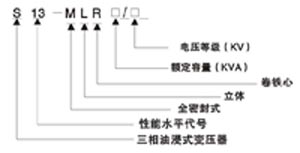

立体三角形卷铁心变压器突破了传统的平面式结构，武汉变压器厂（中外合资武汉天仕达电气有限公司）采用三相对称立体式结构，产品三相铁心磁路完全对称，磁阻大大减少，励磁电流、空载损耗显著降低，是一种使用传统材料，但运行噪音更低，结构更为紧凑的高效节能型变压器。其在节能降耗、省材环保上的出色表现，完全符合我国倡导的节能、低碳要求。型号/含义
性能特点1、节能、环保、防盗效果显著立体三角形卷铁心与平面叠片式铁心性能及用材比较：
(1)节电节能：空载损耗S13比S11国家标准值降低25%，空载电流S13比S11国家标准值降低80%。
(2)省材降耗：节省硅钢片20%，铜2-3%。
(3)超低静音：噪音可降低7-10dB。
2、对比条件：相同的心柱横截面面积，相同的窗高尺寸，相同的心柱中心距。
3、铁心由三个完全相同的单框拼合而成，拼合后的等边三角形立体结构稳定性好，铁心机械强度高，三相受力一致，使器身抗短路能力增强。
4、铁心在制造过程中经过真空退火处理，能基本消除内应力，磁路各处均无高磁阻存在，使空载损耗与空载电流大幅度下降。
5、铁心无接缝连续卷绕，硅钢带结构紧密，工作振动小，可使噪音降低到最低限度。
6、铁心三相磁路连贯，且较叠片铁心及平面卷铁心变压器最短，确保三相供电平衡，并使降低损耗效果显著。
7、硅钢片剪裁可以做到无废料加工，即材料的利用率为100%。铁心无接缝连续卷绕，可最大限度消除人工叠片、叠装、拆插上铁轭造成的质量波动，减少加工工序，提高生产率。
9、三角形铁心空间利用系数高，线圈导线的长度减少，即可节约原材料，又可降低负载损耗，从而减轻变压器的重量。并且体积比常规产品要小，结构紧凑，外形美观，占地面积小。
10、产品节能低耗、运行成本低、性价比高，使用户短期内收回投资。

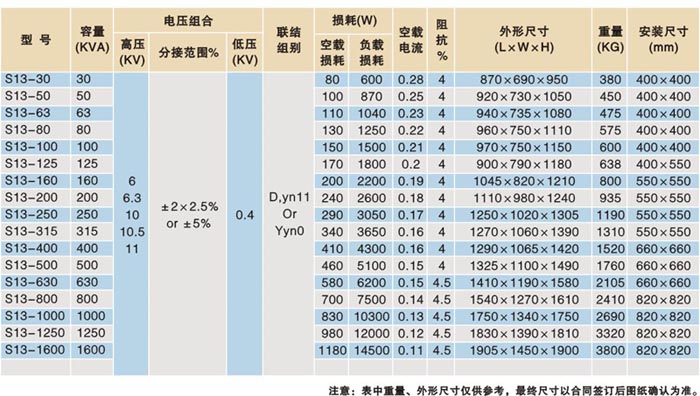

11、高/低压线圈在封闭式卷铁芯中绕制，与铁心是一个整体，铁心敲不散，线圈取不下来。把整体铁心和线圈搬走，也是相当困难的，因为1台100kVA的变压器重量为400kg，200kVA的变压器重量为650kg。不容易将硅钢片、铜线等有使用价值的物件分离。所以，卷铁心变压器具有较好防盗性。技术参数
